光伏組件接線盒的主要作用是連接和保護太陽能光伏組件，傳導光伏組件所產生的電流。光伏組件接線盒作為太陽能電池組件的一個重要部件，是集電氣設計、機械設計和材料應用于一體的綜合性產品，為用戶提供了太陽能光伏組件的組合連接方案。



太陽能電池組件接線盒是介于太陽能電池組件構成的太陽能電池方陣和太陽能充電控制裝置之間的連接器，主要作用是將太陽能電池產生的電力與外部線路連接。接線盒通過硅膠與組件的背板粘在一起，組件內的引出線通過接線盒內的內部線路連接在一起，內部線路與外部線纜連接在一起，使組件與外部線纜導通。



光伏組件接線盒包括盒體，其特征在于：盒體內設有印刷線路板，印刷線路板上印制有N個匯流條連接端和兩個電纜線連接端，每個匯流條連接端通過匯流條與太陽能電池組串相連，各相鄰匯流條連接端之間還以二極管相連；其中匯流條連接端和電纜線連接端之間串聯有電子開關，電子開關由收到的控制信號來控制其通斷；第N匯流條連接端與第二電纜線連接端相連；兩個電纜線連接端通過電纜線分別與外界連接；兩個電纜線連接端之間還設有旁路電容。



光伏板接線盒4個端子怎么接線？

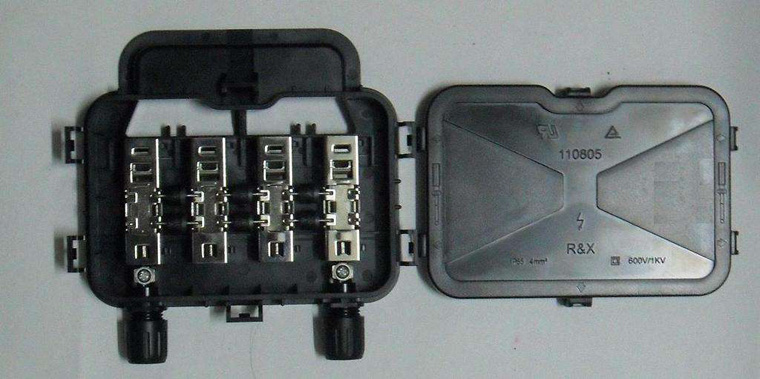

光伏板接線盒4個端子光伏組件內的電池串通過引出線引出電流，并采用焊接工藝將接線盒所具有的端子板與引出線焊接在一起，用以傳導電流。但是，由于在焊接過程中，存在很多不穩定因素，因此，現有光伏組件中的引出線無法按照要求準確的焊接在端子板上，并且端子板與引出線之間容易出現虛焊。當端子板與引出線之間出現虛焊時，光伏組件在工作過程中有可能出現擊穿旁路二極管，甚至燒毀接線盒的問題，從而對光伏系統的發電量和安全性產生不利的影響。



紅，藍，綠線接到太陽能儀表上相應的接線柱上，白線接到黃接線柱上試試。
