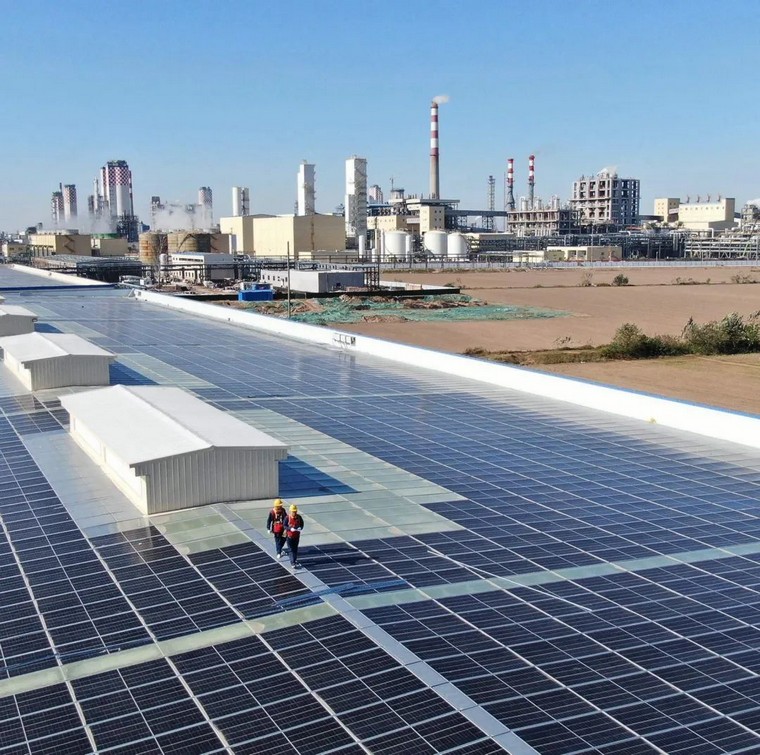

光伏監控系統施工流程



一、熟悉設計



1、系統的容量。



2、電池板（類別、參數、數量等）。



3、組串設計（初步估算箱體的尺寸）。



4、匯流箱的數量、尺寸。



5、電纜型號、數量、大小。



6、逆變器型號、數量、尺寸。



7、并網柜數量、尺寸。



8、監控系統（有無大的液晶顯示屏，考慮電源）。



9、組件固定安裝形式。



10、初步擬定的設備安裝位置及設備安裝數量。





二、現場確認



1、確認安裝場地尺寸（實際尺寸與圖紙誤差）。



2、安裝場地有無后增的設備影響施工。



3、確定集線箱的安裝位置（綜合考慮布線、固定、陰影、操作）。



4、根據設備（有時包含監控電腦）數量、尺寸、擺放方式、間距要求選定配電房。



5、確定配電房的門是否夠設備進入。



6、電纜走線，確認是否有現成管道或橋架能滿足電纜布線。



7、并網點具體位置確認(條件允許的話提供就近并網點)。



8、大顯示屏的安裝位置確認。



9、電站接地位置確認





三、施工資料準備



1、根據已收集的資料，盡可能詳細的繪制施工圖。施工圖需特別注意業主的要求（例如技術協議等）。



2、根據施工圖紙制作大料表。大料表盡可能的與實際用量接近，并綜合考慮合同中甲方對材料的要求。



3、根據施工圖、技術協議編寫《施工技術交底》。



4、根據《施工進度計劃》繪制《材料進場計劃》。



四、現場施工



施工步驟如下：



1、現場彈線定位。



2、支架、埋件安裝。



3、組件安裝固定。



4、線槽及走線。



5、設備安裝。



6、設備接線。





五、系統調試



1、查看并處理電池板陰影問題。



2、檢查各箱體內部和電池板內的接線可靠性。



3、組串電壓測量。測量組串電壓是否在合理范圍內。



4、絕緣電阻測量。相間、相對地≥0.5MΩ，二次回路大于1MΩ（測量采用兆 歐表）。



5、接地電阻測量。所有不同用途和不同電壓的電氣設備應使用一個總的接地體，接地電阻值≤4Ω（測量采用接地電阻測試儀）。



6、并網運行。觀察設備運行正常與否（查看設備說明書），測量逆變器的輸出電流和電壓，確認逆變器顯示數據的準確性。



7、監控軟件調試。



8、記錄發電數據。





光伏發電需要安裝監控嗎



在光伏電站中，包括光電池陣列、匯流箱、低壓直流柜、逆變柜、交流低壓柜、升壓變壓器，直到最后產生的高壓交流并入電網，在這每個環節電力參數都需要檢測和控制，光伏電站微機監控系統，可實現對分布在不同區域的光伏發電站的監控，可對太陽能光伏電站里的電池陣列、匯流箱、逆變器、交直流配電柜、太陽跟蹤控制系統等設備進行實時監測和控制，提供設備數據采集、解析、處理、事件產生、存儲，并通過各種樣式的圖表、趨勢、報表呈現電站的運行情況，確?？蛻暨h(yuǎn)程對電站數據的監控需求。
